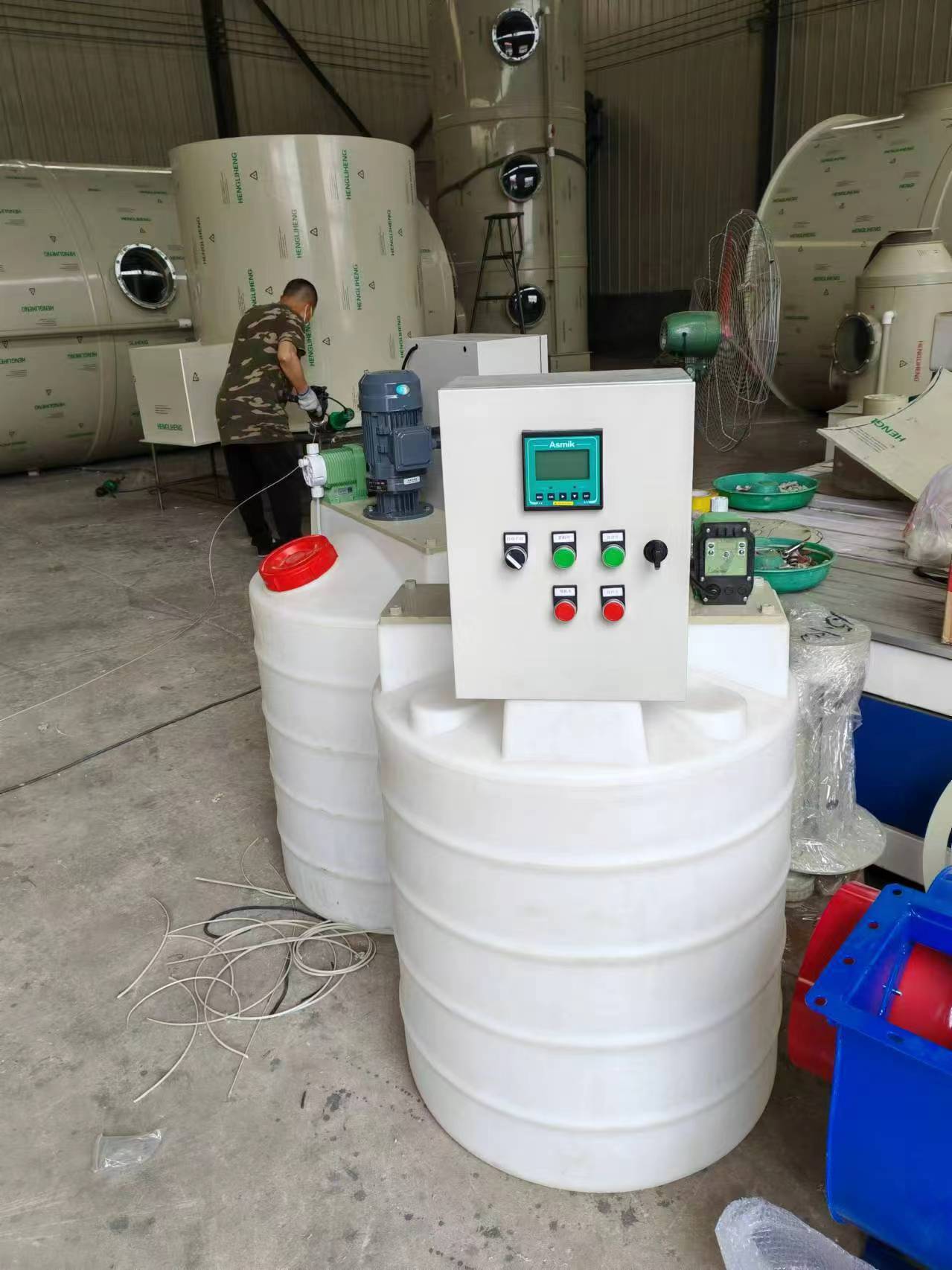

喷淋塔自动加药装置

自动加药装置基本组成:

1. 隔膜式加药计量泵:

隔膜式计量泵由微处理器、过滤阀件，高压输药管等组成，结构精巧，能够根据PH分析仪表检测的反馈信号自动调整计量泵加药量，稳定地添加化学药品，酸或碱，同时可根据液位情况实现自动开停泵动作。

pH测量和控制单元，具有多种控制特性(P、PI、PD、 PID)，可将pH检测仪检测的信号准确显示出来，并控制加药机的计量泵是否添加药液，将被处理水的pH值控制在恒定的设定值上。能够实时检测显示水质PH值，自动与设定值进行比较，根据反馈信号，控制计量泵的启停。 pH传感器能够准确的测量被处理水中的PH值,并将检测信号值准确输入PH显示控制表中。

3、PH传感器:

pH传感器是经的玻璃吹制技术精制而成。pH检测仪敏感隔膜所用的玻璃具有阻抗小、pH值小于1和大于12时的偏差小、温度变化的影响小等特点。能够准确的测量被处理水中的pH值，将测得信号准确输入pH显示控制表中。

4.液位控制:

可测知化学药品酸碱储罐里的药品是否用尽,并在药液不足时发出信号报警通知计量泵停止工作。

5.加药罐:

加药设备上的LLDPE储药桶,其上面有搅拌机，液位计，加药计量泵等设备的加固安装定位孔，容量从40L到10000L不等。

6.自动控制系统:

自行控制系统一般由:继电器，变频器，触摸屏等元器件组成，根据pH计信号经过PID运算后达到稳定控制pH值作用。
